HC-YHG系列冶金設備標準液壓油缸

產品詳情

一、簡介

冶金設備標準液壓缸是為適應冶金設備的需要而設計的標準系列液壓缸，為單活塞雙作用液壓缸，共有兩種速比(ψ=1.46、ψ=2)，13種安裝形式。安裝連接尺寸均符合，ISO6020／1-1981標準，便于冶金設備多種需要選用。


二、型號說明

圖片關鍵詞

HC——華誠哈萊克江蘇液壓有限公司

YHG——冶金設備標準雙作用活塞式液壓缸
D／d——缸徑／活塞桿徑
XXXX——行程
IT——油口連接方式代號：IT=內螺紋連接{用于缸徑D≤220)；FL=法蘭連接{用于缸徑D≥250)
S——安裝方式：S=基本型；HFL=頭部長方法蘭（用于缸徑D≤125)；
EFL=尾部長方法蘭(用于缸徑D≤125)；HRF=頭部固法蘭；EFIF=尾部固法蘭；
ESF=頭部方法蘭；HSF=尾部方法蘭；El=尾部單耳環帶關節軸承；
E2=尾部單耳環帶軸套；Z1=頭部軸銷；Z2=中間軸銷；Z3=尾部軸銷；
MS1=軸向腳架；MS2=徑向腳架
EOT——活塞桿端連接方式代號：EOT=桿端外螺紋；EIT=桿端內螺紋▲
注：型號說明中凡標有▲的目前均按非標處理。

三、外形尺寸

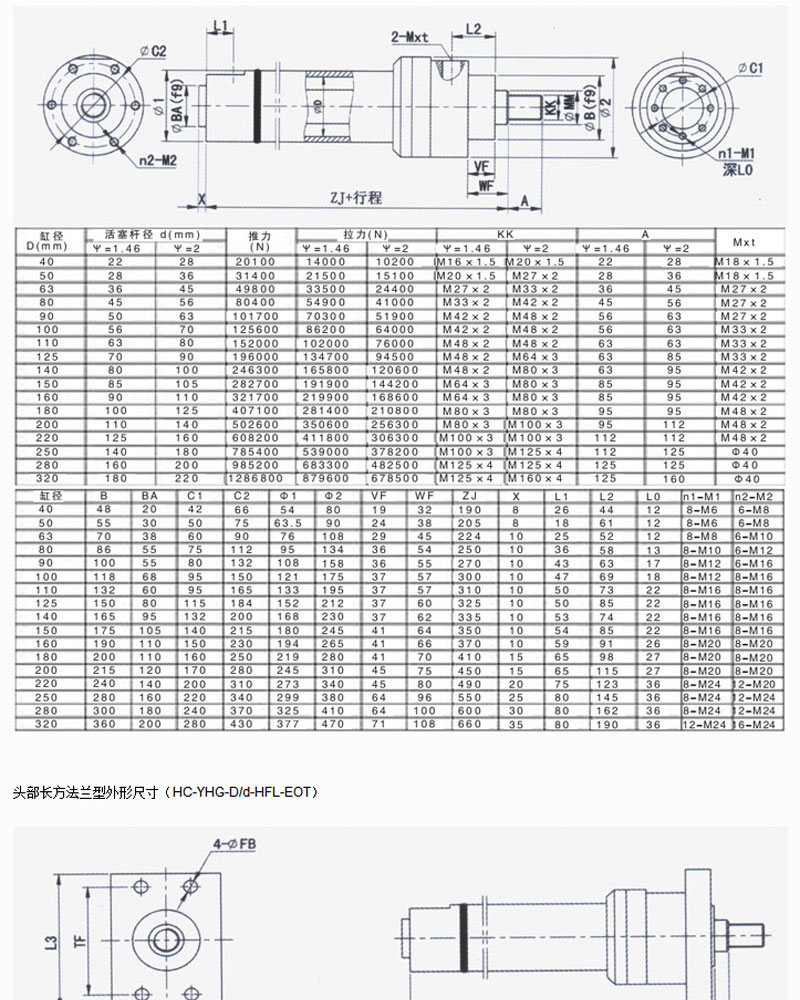

基本型外形尺寸（HC-YHG-D/d-S-EOT）

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

圖片關鍵詞

四、訂貨須知：

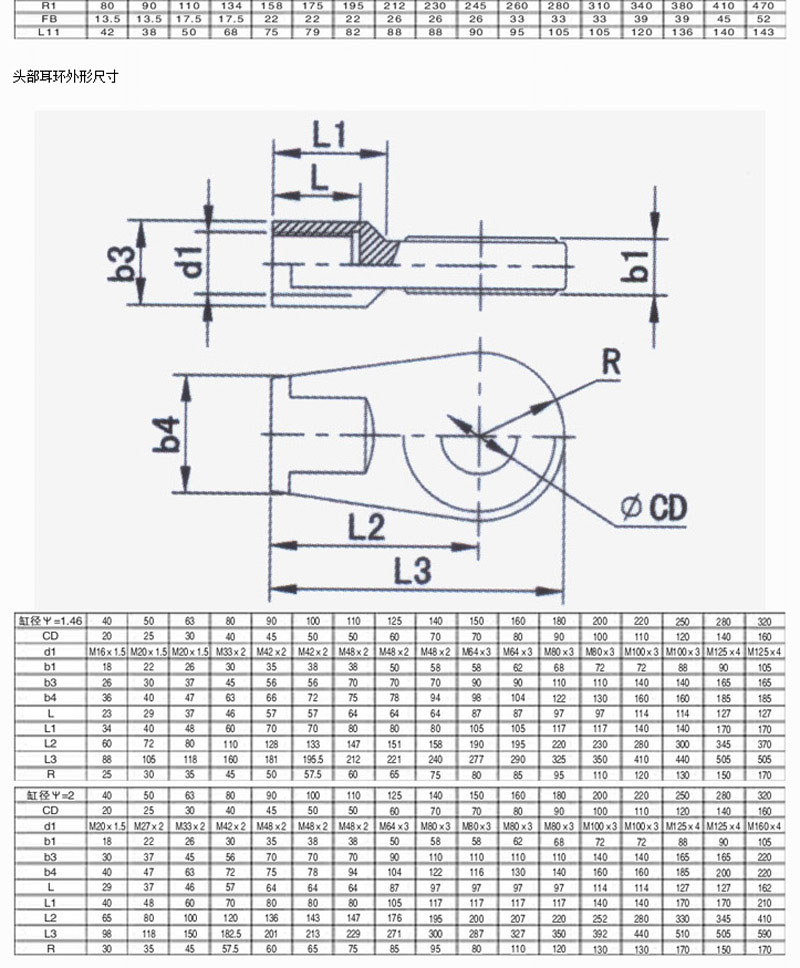

1、冶金設備標準液壓缸選用頭部耳環時應另行單獨定貨。
2、耳環E包含E1、E2兩種形式。E1為帶關節軸承，E2為不帶關節軸承(加軸套)，安裝尺寸不變。
3、定貨時應注明缸徑D、活塞桿徑d。
4、中間軸銷安裝時用戶選定1尺寸必須滿足表中給出的不等式，L在選用型號中注明。
